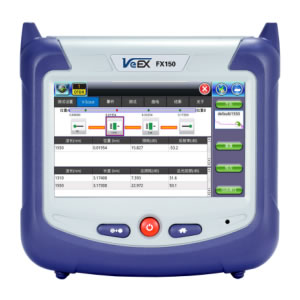

VeEX FX150系列迷你光时域反射仪
制造商：VeEX
产地：美国
产品说明
VeEX FX150 Mini OTDR是便携式设备，专为FTTx / PON网络和城域光网络的安装，维护和故障排除而设计。它小巧而优雅，具有智能全触摸操作，非常适合现场
测试工作。
FX150是紧凑的便携式设计，带有可选的集成光源，光功率计和VFL可视故障定位仪。
功能
Rugged，hand-设计便于现场测试
高分辨率，5英寸TFT彩色触摸屏，适合室内和室外使用
快速启动，便于快速轻松地进行电缆测试和恢复 n
Micro-USB OTG接口，用于USB闪存盘，光纤显微镜连接和数据传输
高容量锂离子电池，全功率连续工作9小时以上
1625nm或1650nm OTDR端口带滤波器，用于在线测试
支持V-Scout智能光链路模式，仪器可以测试多个波长和脉冲宽度的光缆并以图形方式显示 \\ n
型号规格
测试波长动态范围事件死区衰减死区
MM OTDR
850 / 1300nm 28 / 30dB \\ u003c1m \\ u003c4m
850 // 1310 / 1550nm 26 // 38 / 35dB \\ u003c1m \\ u003c 4m
SM OTDR
1310 / 1550nm 34 / 32dB \\ u003c1m \\ u003c4m
1310 / 1550nm 36 / 34dB \\ u003c1m \\ u003c4m ## ＃1310 / 1550nm 38 / 36dB * \\ u003c1m \\ u003c4m
1310 / 1550nm 40 / 38dB \\ u003c1m \\ u003c4m
1310 / 1550nm 42 / 40dB * \\ u003c1m \\ u003c4m
1310/1490 / 1550nm 36/34 / 34dB \\ u003c1m \\ u003c4m
1310/1550 // 1625nmF 36/34 // 38dB \\ u003c1m \\ u003c4m
1310 / 1550 // 1625nmF 40/39 // 40dB \\ u003c1m \\ u003c4m
1310/1550 // 1625nmF 42/40 // 42dB * \\ u003c1m \\ u003c4m
1310/1550 // 1650nmF 40/39 // 40dB \\ n
技术参数
脉冲宽度3,6,25,100,300,1000,3000,10000,200ns
距离范围MM：0.5~80km，SM：0.5~240km
采样分辨率0.08~7.6m
采样点256,000点 ## #Linearity≤±0.05d
B / dB
距离精度±0.5m +测试距离×2×10-5 +采样分辨率无折射率误差
数据存储\\ u003e 5000曲线 ## #Interface Micro-USB OTG
显示5英寸高分辨率TFT触摸屏
电池10Ah内置锂电池连续使用9小时
尺寸/重量150×150×70mm / 0.7kg
