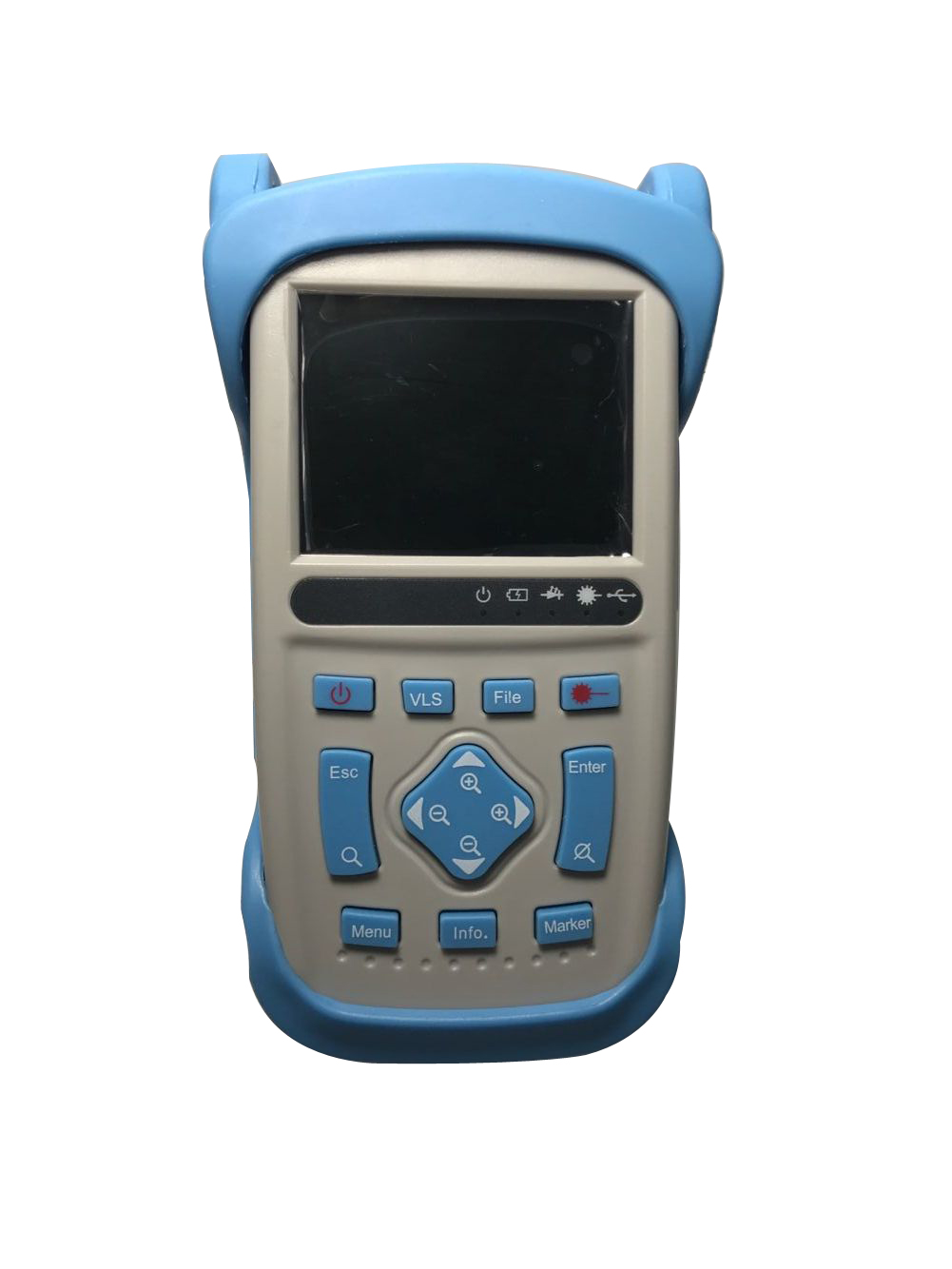

随着光纤通信成为现代通信网络的重要支柱，对光纤链路的构造，测试和维护的要求也越来越高。 HP6000系列手持式光时域分析仪是一种用于工程和设计人员的光纤。
该产品设计有日常维护，故障查找和维修。该产品具有独特的设计。与传统的OTDR相比，它体积更小，操作更简单。该产品广泛应用于光纤通信系统的工程建设和维护测试。
紧急修复;光纤电缆的开发和生产测试。
■性能特点特点
◇手持式，重量轻，携带方便;防震防碎护套，适用于现场和现场测量
◇1310nm / 1550nm波长
◇1.8m事件死区，易于测试光纤跳线 ## ＃◇VFL可视故障定位功能
◇大动态范围产品的动态范围为28 / 26dB
◇测量距离约为160km
◇多种多样测试方法有：自动/手动/平均/实时
◇曲线存储信息高达10,000或更多
◇功能强大的支持软件OTDR Viewer：分析，编辑，生成和在PC上打印报告
■应用范围应用
电信电信工程的建设和维护
◇综合布线系统
◇其他光纤工程
◇有线电视项目的建设和维护
◇光学设备的生产和研究
■性能规格
技术规格1
model
HP6000
HP6000B
波长nm
1310/1550
1310/1550
动态范围dB2
28/26
32/30
脉冲宽度ns5
10/20/50/100/200/500 / 1us / 2us / 5us / 10us / 20us
事件盲点m3
＃n ## 1.6
衰减死区m3
≤10
线性度dB / dB
±0.05
损耗阈值dB
0.01
损耗分辨率dB
0.01
采样分辨率m6
0.16至5
距离不确定度m4
±1m + 0.005×距离+采样间隔
距离范围Km
1至120
＃n ##曲线存储容量
\\ u003e10000
测量时间
5s，15s，30s，1min，2min，3min \\ n \\ n r \\ n
一般规格
尺寸H×W×D
210×112×67
重量
＃n ## 1kg
temperature
工作温度0°C至50°C
存储温度-20°C至60°C
#Relative humidity
0至95 non-condensing
电源
锂电池;连续工作时间≥8小时
接口类型
光接口
FCST / SC可选
/ PC
数据接口
USB接口，SD卡接口
可选功能模块
可视故障位置VFL
波长：650nm测试远距离：5Km
备注：
1。技术规范描述了使用典型PC型连接器测量时仪器的保证性能;不考虑光纤折射率引起的不确定性。
2。在SNR \u003d 1，大脉冲宽度和3分钟的平均时间下测量动态范围。
3。盲区测量条件：反射强度低于-45dB，事件死区用10ns脉冲宽度测量，衰减死区用50ns脉冲宽度测量。
4，不包括由折射率引起的不确定性
5。脉冲宽度可能随产品而变化。 CuteOTDR-300B的脉冲宽度为：10/20/50/100/200/500 / 1us / 2us。
6，不同规格的采样率会有所不同
